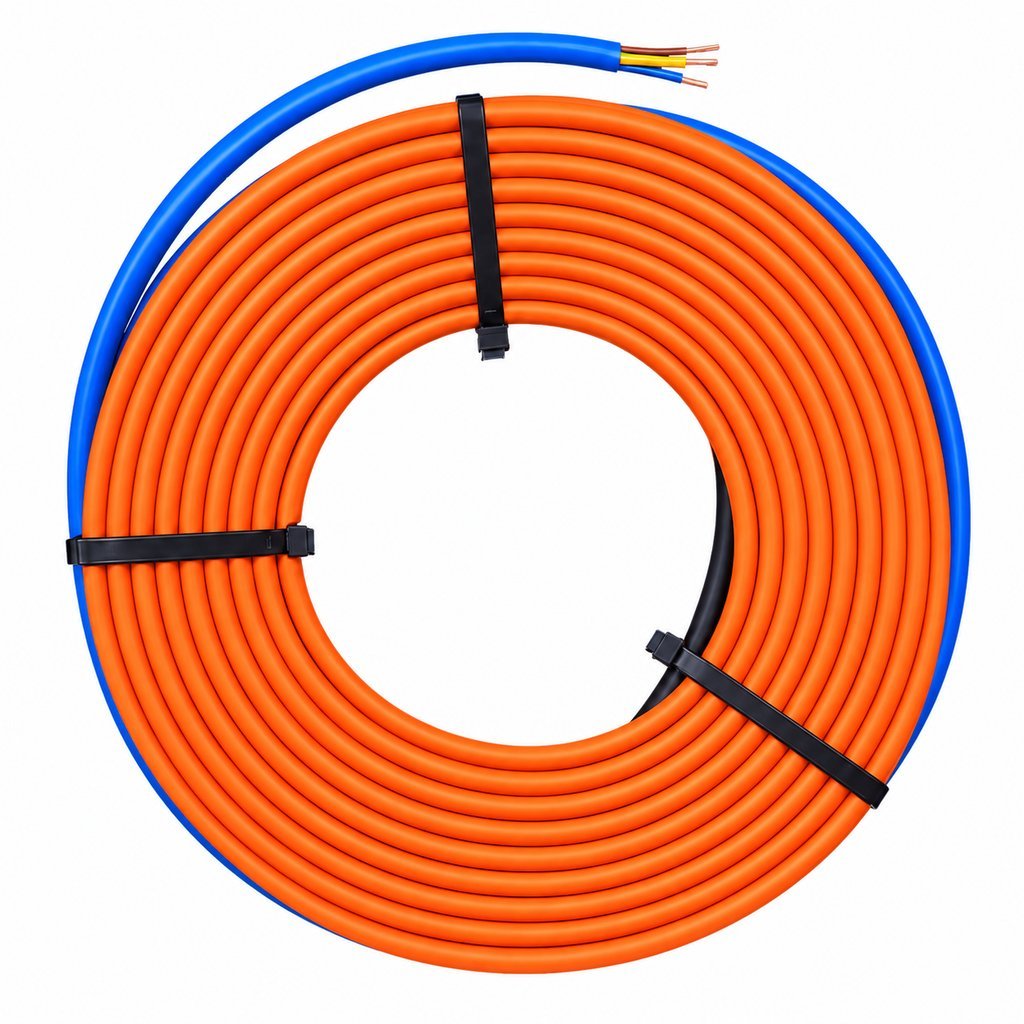

Двужильный кабель 40 Вт/м для обогрева бетона
Нагревательный кабель для прогрева монолитного бетона и железобетона 40 Вт/м.
НАЗНАЧЕНИЕ СИСТЕМЫ
Нагревательный кабель(нагревательные секции) серии Grand Meyer РНМ-XX предназначен для прогрева бетона в холодное время года (при температурах ниже +5⁰С) при монолитно-строительных работах. Нагревательный кабель крепится к арматуре, после заливки бетона в опалубку на нагревательный кабель подается напряжение. Таким образом обеспечивается соблюдение технологии застывания бетона даже в зимнее время и появляетсявозможность ведения монолитных работ круглый год. После набора заданной прочности бетона обогрев отключают, провода питания отрезают.
ХАРАКТЕРИСТИКИ КАБЕЛЯ
| Тип кабеля | двухжильный экранированный |
| Номинальное напряжение | 230B (±10%), 50Гц |
| Линейная мощность при номинальном напряжении | 40Вт/м |
| Максимальная допустимая температура | +70⁰С |
| Минимальная температура эксплуатации | -15⁰С |
| Минимальная температура монтажа | -10⁰С |
| Минимальный радиус изгиба при эксплуатации и хранении | 100мм |
| Минимальный допустимый радиус однократного изгиба | 30мм |
| Минимальное расстояние между нитками нагревательного кабеля | 60мм |
| Внешний диаметр кабеля | 5,0мм |
| Степень защиты | IPx7 |
| Механическая прочность по МЭК 60800 | класс М1 |
| Испытательное напряжение изоляции | 2,6кВ |
| Сопротивление изоляции | не менее 1×103 МОм·м |
| Допуск на сопротивление секции | +10%, -5% |
| Допуск на длину секции | ±0,5% |
| Установочный провод, питающий нагревательный кабель | 2,0м (H05VV-F) |
| Масса | не более 4кг/100м |
| Сертифицирован | ЕАС, СЕ |
ПАРАМЕТРЫ НАГРЕВАТЕЛЬНЫХ СЕКЦИЙ
| Артикул | Длина секции, м | Мощность секции, Вт | Сопротивление секции Ом +10%, -5% |
| PHM-07 03 | 3 | 120 | 146968 |
| PHM-10 | 10 | 400 | 13227 |
| PHM-20 | 20 | 800 | 3307 |
| PHM-40 | 40 | 1600 | 0,826 |
| PHM-60 | 60 | 2400 | 0,367 |
| PHM-80 | 80 | 3200 | 0,207 |
| PHM-100 | 100 | 4000 | 0,132 |

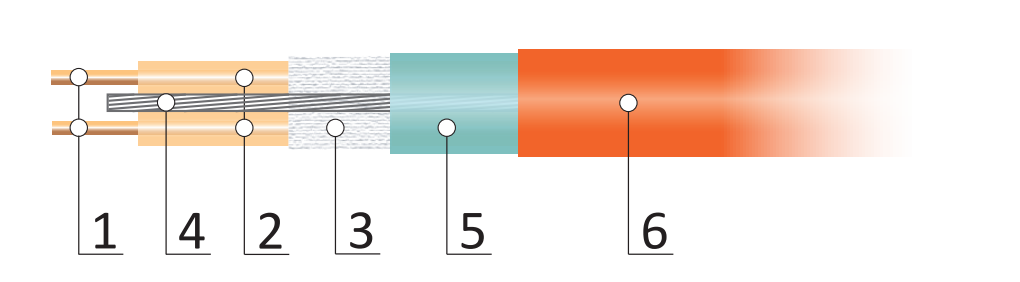

КОНСТРУКЦИЯ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ
Нагревательная секция Grand Meyer РНМ-XX состоит из двухжилього нагревательного кабеля постоянного сопротивления (резистивного типа) определенной фиксированной длины, с одной стороны которого установлена концевая муфта, а с другой - соединительная муфта, с помощью которой нагревательный кабель соединяется с установочным проводником длиной 2 м. Основа секции - специально разработанный двухжильный экранированный нагревательный кабель с линейной мощностью 40 Вт/м. Внутренняя изоляция и наружная оболочка изготовлена из специальных пластикатов и стекловолоконных нитей, которые выдерживают высокие механические и тепловые нагрузки. Экран из алюминиевой фольги и дренажной жилы обеспечивает электрическую и дополнительную механическую защиту кабеля. Муфты обеспечивают 100% герметичность. Двухжильная конструкция позволяет подключить питание с одной стороны.
