Двужильные маты 300 Вт/м2

Двужильные нагревательные маты под асфальт 300 ватт/м2

 Нагревательные маты Grand Meyer N-CDS обеспечивают отсутствие льда и снега на наружных площадях. Маты укладываются непосредственно в цементно-песчаный раствор, товарный бетон, песок, асфальтное покрытие (не предназначены для использования во взрывоопасных условиях). Они могут устанавливаться на автомобильных стоянках, проезжих частях, тротуарах, внешних лестницах, у дверей, в местах погрузки и стоянки, мостах.

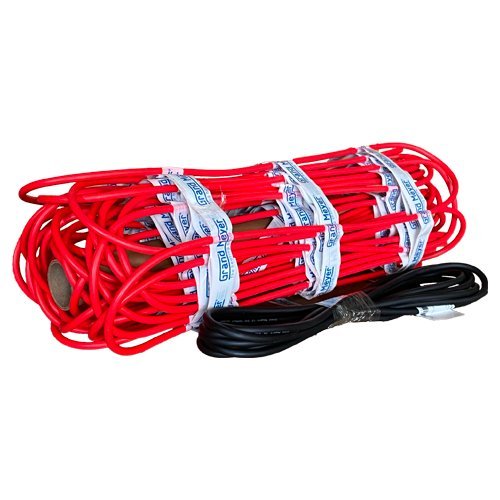

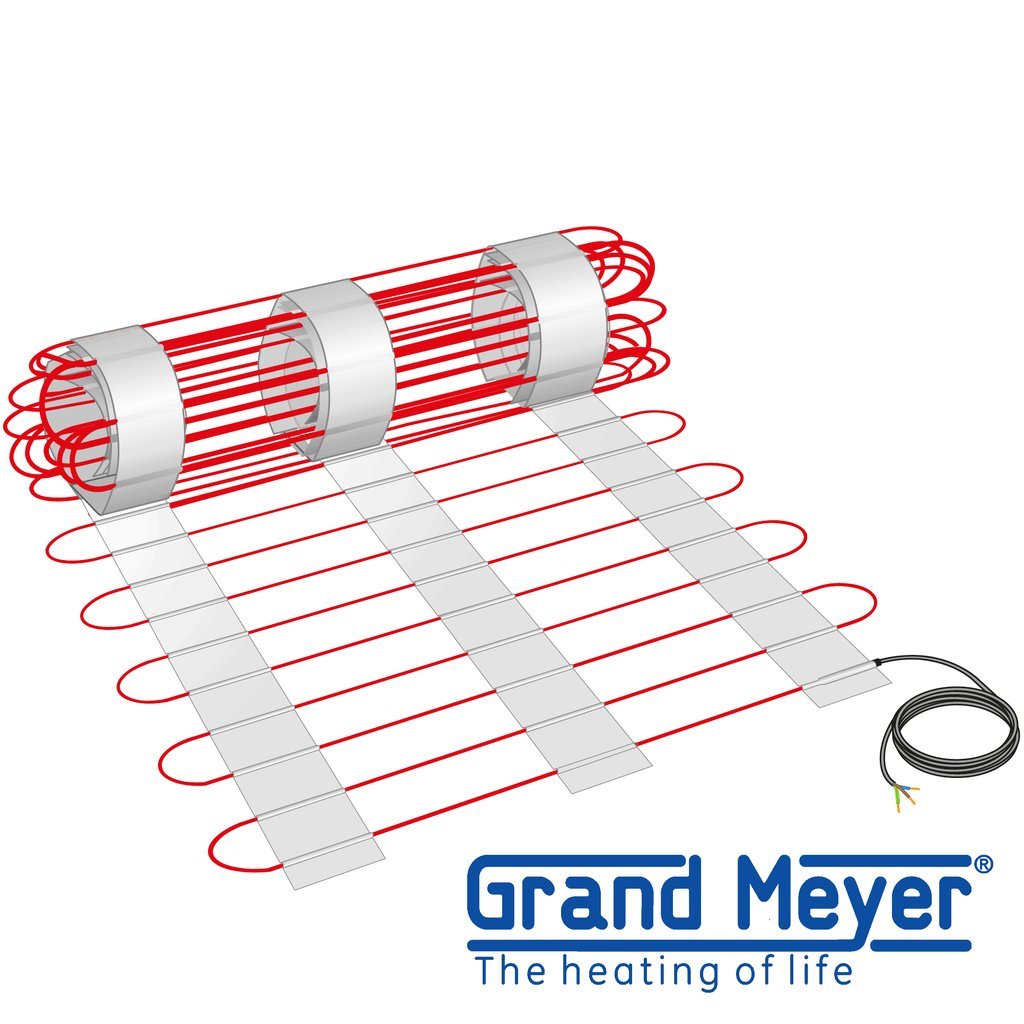

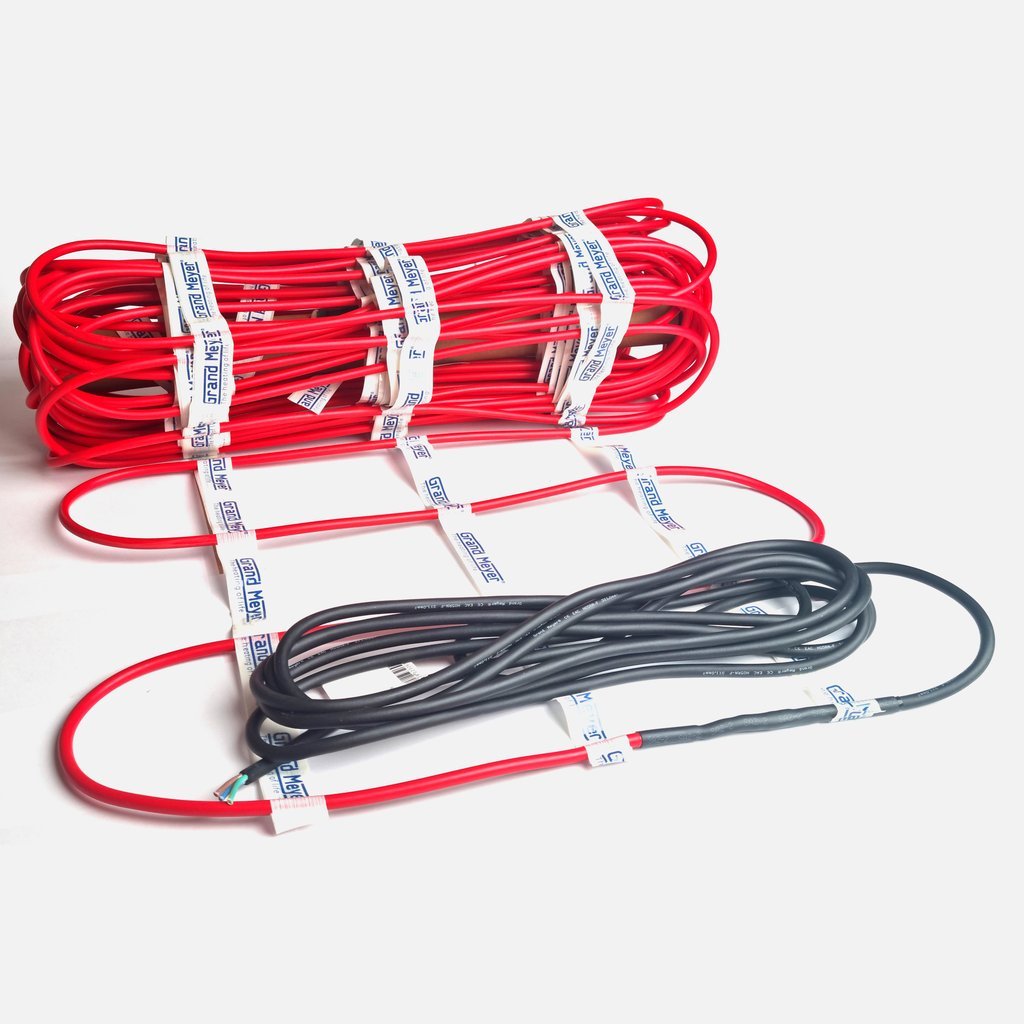

 Нагревательный мат представляет собой двухжильный нагревательный кабель с линейной мощностью 30 Вт/м и толщиной 6,5 мм. Кабель волнообразно закреплен клеющей лентой. Шаг укладки кабеля - 10 см. Ширина мата - 50 см, длина - от 6 м до 20 м в зависимости от его марки. Нагревательный кабель красного цвета, снабжён установочным проводником для подключения чёрного цвета длиной 5 м с этиленпропиленовой резиновой наружной оболочкой (H05RN-F). Удельная мощность мата 300 Вт/м² при напряжении 230 В.



Скачать руководство по установке и эксплуатации Grand Meyer N-CDS



КОНСТРУКЦИЯ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ:

  1. Нагревательные жилы из сплавов CuNi, CuCr, NiCr в зависимости от сопротивления.
  2. Изоляция нагревательных жил из фторопласта (FEP).
  3. Внутреняя защитная оболочка из сшитого полиэтилена (XPLE).
  4. Дренажный проводник из многопроволочных луженых медных проволок.
  5. Экран из алюминиевой фольги.
  6. Внешняя защитная оболочка из радиационно-облученного сшитого полиолефина ( Irradiated XLPO).



ХАРАКТЕРИСТИКИ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ:

Тип кабеля: двухжильный экранированный
Номинальное напряжение: 220-240В, 50Гц
Линейная мощность при номинальном напряжении: 30 Вт/м
Максимальная температура воздействия: +150⁰С
Кратковременная максимальная температура воздействия: +250⁰С в течении 30 мин.
Защита от ультрафиолета: Да
Класс механической стойкости по IEC-60800: М2
Степень защиты: IPX7
Возможность укладки в песок: Да
Возможность укладки в бетон: Да
Возможность укладки в асфальт: Да
Внешний диаметр кабеля: 6,5 мм
Длина установочного проводника: 5 м



Технические параметры матов N-CDS:



Марка Площадь покрытия, м² Размеры (Шир. x Дл.), м Длина нагр. кабеля в мате, м Мощность, Вт Сопротивление, Ом (при +20⁰С)
N-CDS-03 900 3,0 0,5x6 30 900 55,8 - 64,7
N-CDS-05 1500 5,0 0,5x10 50 1500 33,5 - 38,8
N-CDS-06 1800 6,0 0,5x12 60 1800 27,9 - 32,3
N-CDS-07 2100 7,0 0,5x14 70 2100 23,9 - 27,7
N-CDS-09 2700 9,0 0,5x18 90 2700 18,6 - 21,6
N-CDS-10 3000 10,0 0,5x20 100 3000 16,8 - 19,4
