Саморегулирующийся кабель PHC-20 Ex (20 Вт)

Самрег PHC-20 экранированный в изоляции из полиолефина.  (20 Вт)



Ex сертифицирован.

ОПИСАНИЕ

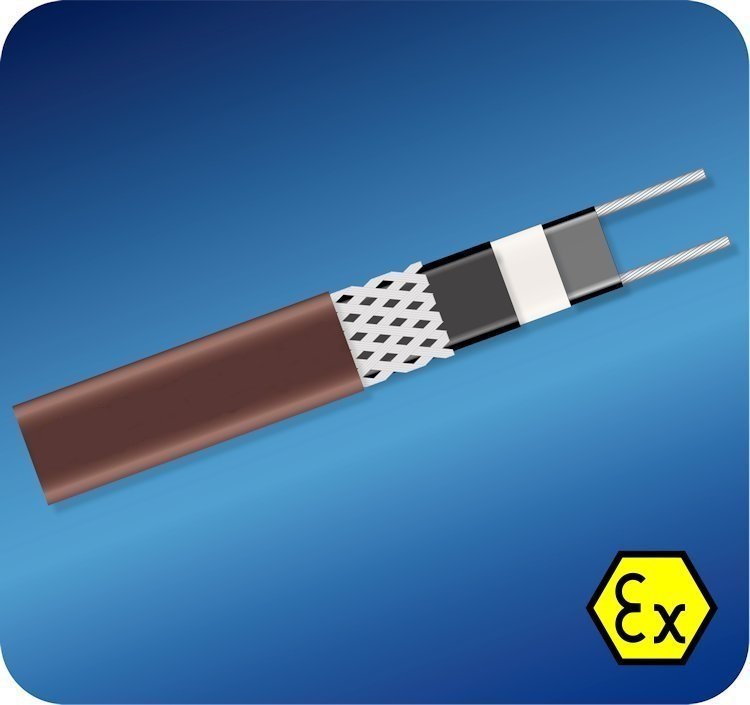

 Саморегулирующийся нагревательный кабель «Grand Meyer» типа PHC-20 - это ленточный электрический нагреватель с параллельными проводниками.

 Полупроводящая саморегулирующаяся матрица наносится на лужёные оловом медные шины (1,0мм²), состоящие из большого количества скрученных проволок. Тепловыделяющим элементом нагревательного кабеля является сама матрица, меняющая тепловыделение в зависимости от температуры окружающей среды.

 Два слоя внутренней изоляции, нанесенной на тепловыделяющую матрицу, обеспечивают диэлектрическую стойкость, влагоустойчивость, защиту от ударных нагрузок и истирания тепловыделяющей матрицы. Первый слой внутренней изоляции изготовлен по уникальной технологии методом совместной экструзии с матрицей на токопроводящие жилы и составляет с ней единое целое.

 Кабель защищен экраном из проволок, который обеспечивает механическую защиту тепловыделяющей матрицы и обеспечивает надежное заземление по всей длине кабеля.

 Наружная оболочка из модифицированного полиолефина обладает стойкостью к солнечной радиации и позволяет использовать нагревательный кабель на открытом воздухе

ПРИНЦИП ДЕЙСТВИЯ

 Параллельные токопроводящие жилы обеспечивают напряжение по всей длине нагревательного кабеля, полупроводящая матрица представляет собой непрерывный нагревательный элемент. Подобная конструкция позволяет обрезать кабель в любом месте, исключая появление холодных зон. Нагревательный кабель приобретает свойства саморегуляции благодаря свойствам проводящей матрицы. По мере возрастания температуры материала матрицы, в зависимости от температуры окружающей среды и тепловыделения кабеля , количество локальных проводящих связей в матрице уменьшается, автоматически уменьшая тепловыделение. При понижении температуры, количество локальных проводящих связей увеличивается, приводя к увеличению тепловыделения. Это происходит в каждой точке по длине кабеля, таким образом, выходная мощность зависит от условий окружающей среды по длине обогреваемого трубопровода. Способность саморегулирования исключает риски перегрева или перегорания кабеля при самопересечении или при прохождении кабеля через слой теплоизоляции.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Обогрев трубопроводов – используется для предотвращения обледенения трубопроводов. Кабель монтируется на трубопровод, крепится алюминиевой клейкой лентой и закрывается теплоизоляцией. *Нагревательный кабель Grand Meyer PHC-16 можно использовать для монтажа в трубопровод с помощью кабельного ввода Grand Meyer HCF.

Анти-обледенение крыш и водостоков – используется для предотвращения обледенения крыш и водостоков. . Кабель прокладывается на открытых площадках, таких как крыша и водосточный желоба. В зависимости от типа кровли, существует множество способов крепления кабеля. Для получения дополнительной информации свяжитесь с нашим проектным отделом.

Тёплый пол — используется для обогрева кафельных, каменных и мраморных полов в ванных комнатах, кухнях, прихожих, вестибюлях. Также может использоваться в холодных помещениях, таких как гаражи, погрузочно-разгрузочные рампы, балконы. Кабель монтируется в бетонную стяжку.

Отопление помещений — используется в качестве основного отопления помещений. Кабель монтируется в бетонную стяжку.

Предотвращение морозного пучения — используется для предотвращения пучения грунта в морозильных камерах, холодильных камерах, холодных складах любого типа. Кабель прокладывается в черновом полу или в кабель-канале, закопанном в почву.

Другие способы применения саморегулирующегося нагревательного кабеля – Кабель можно использовать для обогрева резервуаров не подвергающихся пропарке, систем противопожарной защиты, систем подачи технических жидкостей, линий возврата конденсата, подогрева грунта и других объектов, где требуется обогрев. Для получения дополнительной информации свяжитесь с нашим проектным отделом.



Технические характеристики:

Марка кабеля

PHC-20

Мощность, Вт/м

20
Максимально допустимая температура без нагрузки (суммарно 1000 час)  85ºС
Максимальная температура поддержания технологических температур  65ºС
Номинальный размер,              мм  11.0x6.5
Электропитание, В 220-240
Минимальная температура монтажа -40ºС
Минимальный радиус изгиба, мм 35
Минимальная длина кабеля, мм 200
Максимальное сопротивление защитной оплетки, Ом/км 18,2
Стартовая рабочая температура +10ºС
