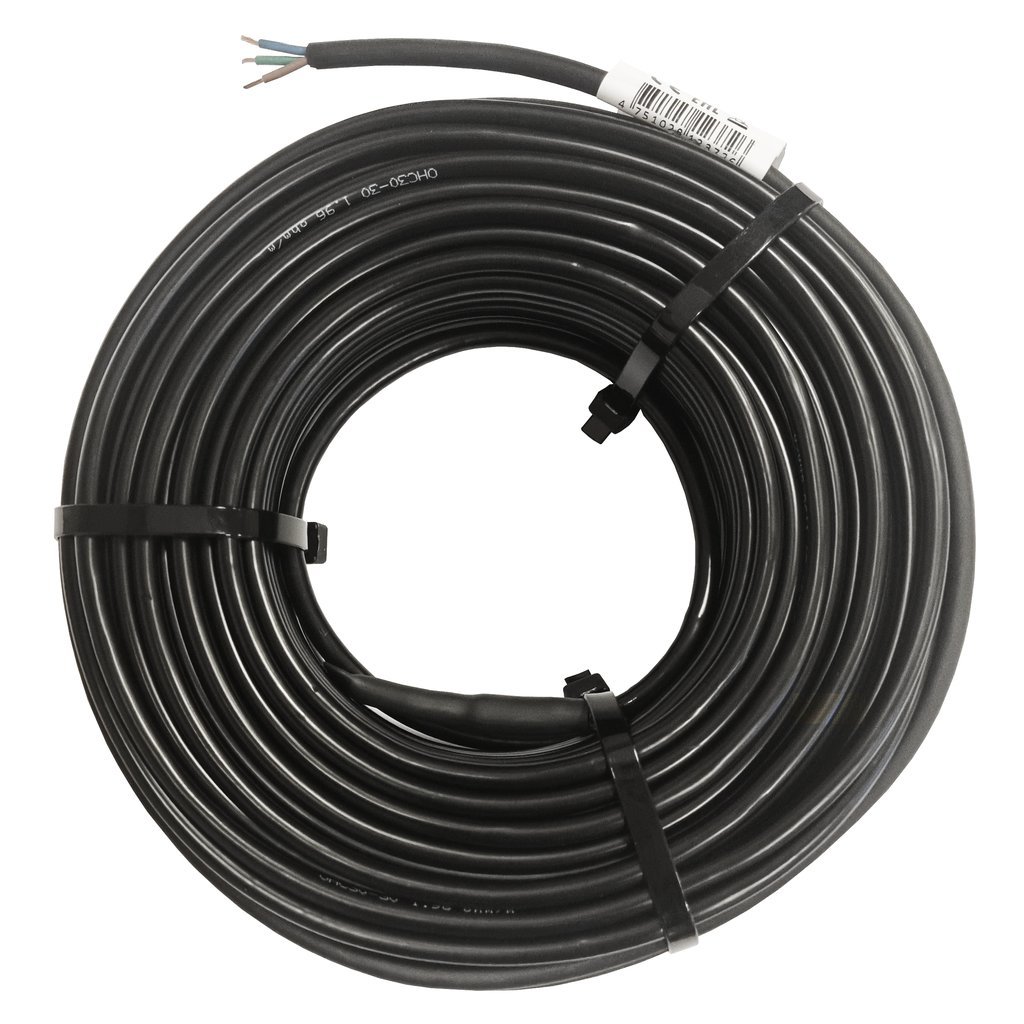

Двужильный кабель 30 Вт/м

Двужильный нагревательный кабель для наружного применения 30 Вт/м.

НАЗНАЧЕНИЕ СИСТЕМЫ

Секции нагревательные кабельные Grand Meyer ОНС30-XX предназначены для использования в антиобледенительных системах электрообогрева кровель, предотвращающих образование наледи в водосточных трубах, желобах, лотках и в других местах ее вероятного появления, а также в системах для обогрева открытых площадей при укладке непосредственно в цементно-песчаный раствор, слой плиточного клея, песок или товарный бетон.



 ХАРАКТЕРИСТИКИ КАБЕЛЯ

Тип кабеля двухжильный экранированный
Номинальное напряжение 230B (±10%), 50Гц
Линейная мощность при номинальном напряжении 30Вт/м
Максимальная длительная допустимая температура +90⁰С
Минимальный радиус изгиба при эксплуатации и хранении 150мм
Внешний диаметр кабеля 6,5мм
Степень защиты IPx7
Механическая прочность по МЭК 60800 класс М2
Испытательное напряжение изоляции 2,6кВ
Сопротивление изоляции не менее 1×103 МОм·м
Допуск на сопротивление секции +10%, -5%
Допуск на длину секции ±0,5%
Установочный провод, питающий нагревательный кабель 3,0м (H05RN-F)
Горючесть не распространяет
Масса не более 6кг/100м
Сертифицирован ЕАС, СЕ





ПАРАМЕТРЫ НАГРЕВАТЕЛЬНЫХ СЕКЦИЙ

Артикул Длина секции,  м Мощность секции, Вт Сопротивление секции Ом
OHC30-10 10 300 176,3
OHC30-20 20 600 88,2
OHC30-30 30 900 58,8
OHC30-40 40 1 200 44,1
OHC30-50 50 1 500 35,3
OHC30-60 60 1 801 29,4
OHC30-70 70 2 100 25,2
OHC30-90 90 2 700 19,6

КОНСТРУКЦИЯ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ





  1. Нагревательные жилы из сплавов CuNi, CuCr, NiCr в зависимости от сопротивления.
  2. Изоляция нагревательных жил из фторопласта (FEP).
  3. Внутреняя защитная оболочка из сшитого полиэтилена (XPLE).
  4. Дренажный проводник из многопроволочных луженых Al-Mg проволок.
  5. Экран из алюминиевой фольги.
  6. Внешняя защитная оболочка из радиационно-облученного поливинилхлорида (Irradiated PVC).
