Саморегулирующийся кабель комплект 16 Вт/м
Защита от замерзания бытовых трубопроводов 16 Вт/м.
НАЗНАЧЕНИЕ
Комплект Grand Meyer HE-TS используется:
- Для обогрева бытовых и промышленных водопроводовов, канализационных труб с целью защиты их от замерзания.
- Для обогрева дренажных систем кондиционеров с целью защиты от замерзания водяного конденсата.
Комплект HE-TS предназначен для поддержания невысоких температур (+2°... +10°С) при малом расходе протекаемого продукта в трубопроводе или при его остановке в аварийных условиях, путем компенсации тепловых потерь, с целью защиты обогреваемового трубопровода от замерзания. В комплекте HE-TS в качестве нагревательного элемента используется саморегулирующийся кабель, благодаря чему изделие никогда не перегревается даже при самопересечении нагревательного кабеля и автоматически регулирует температуру нагрева в зависимости от температуры окружающей среды. Благодаря этому комплект HE-TS можно применять на трубе с разными температурными режимами (часть трубы на улице, часть – в подвале дома).

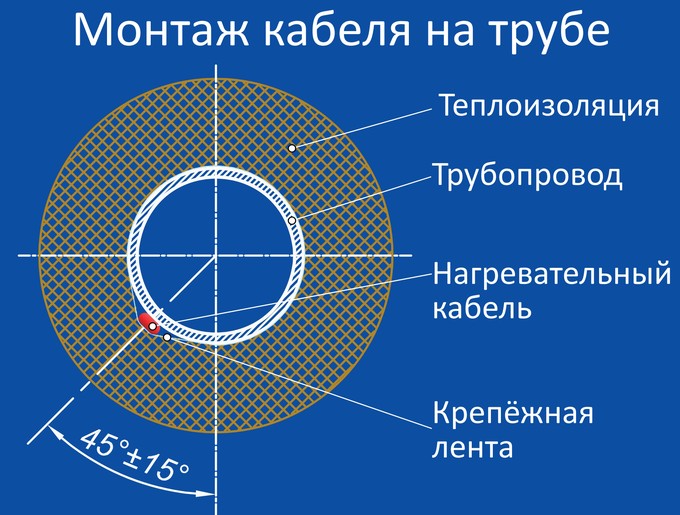

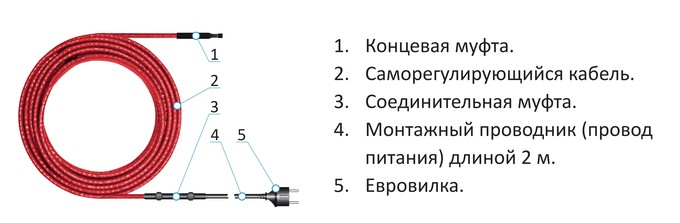

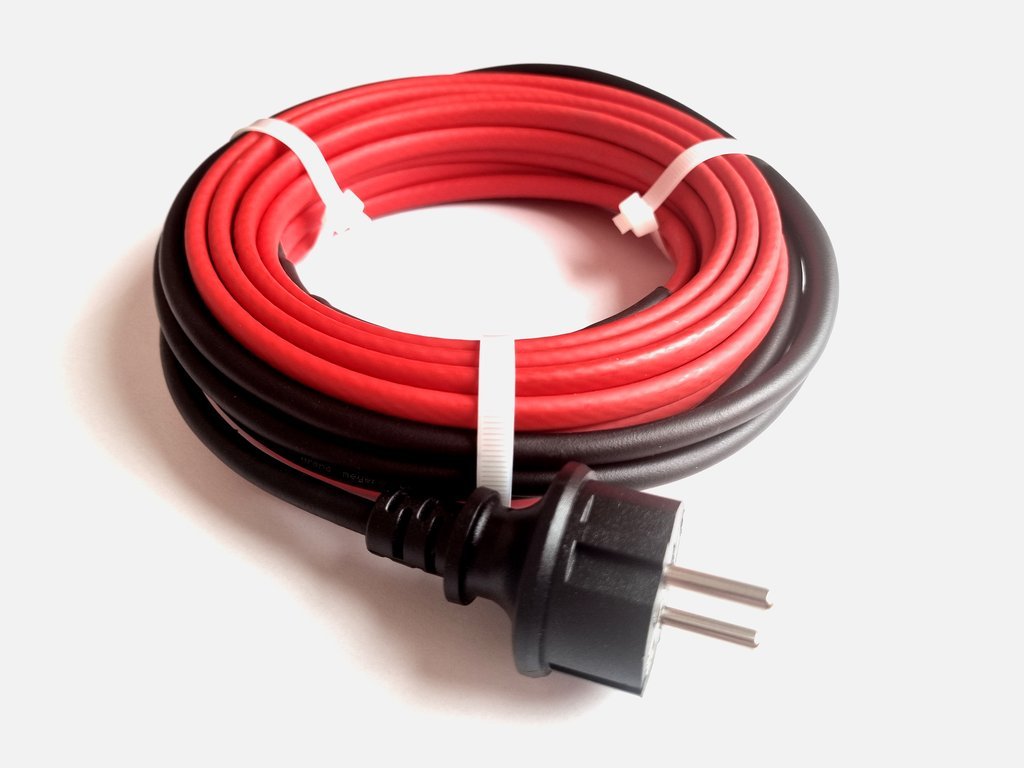

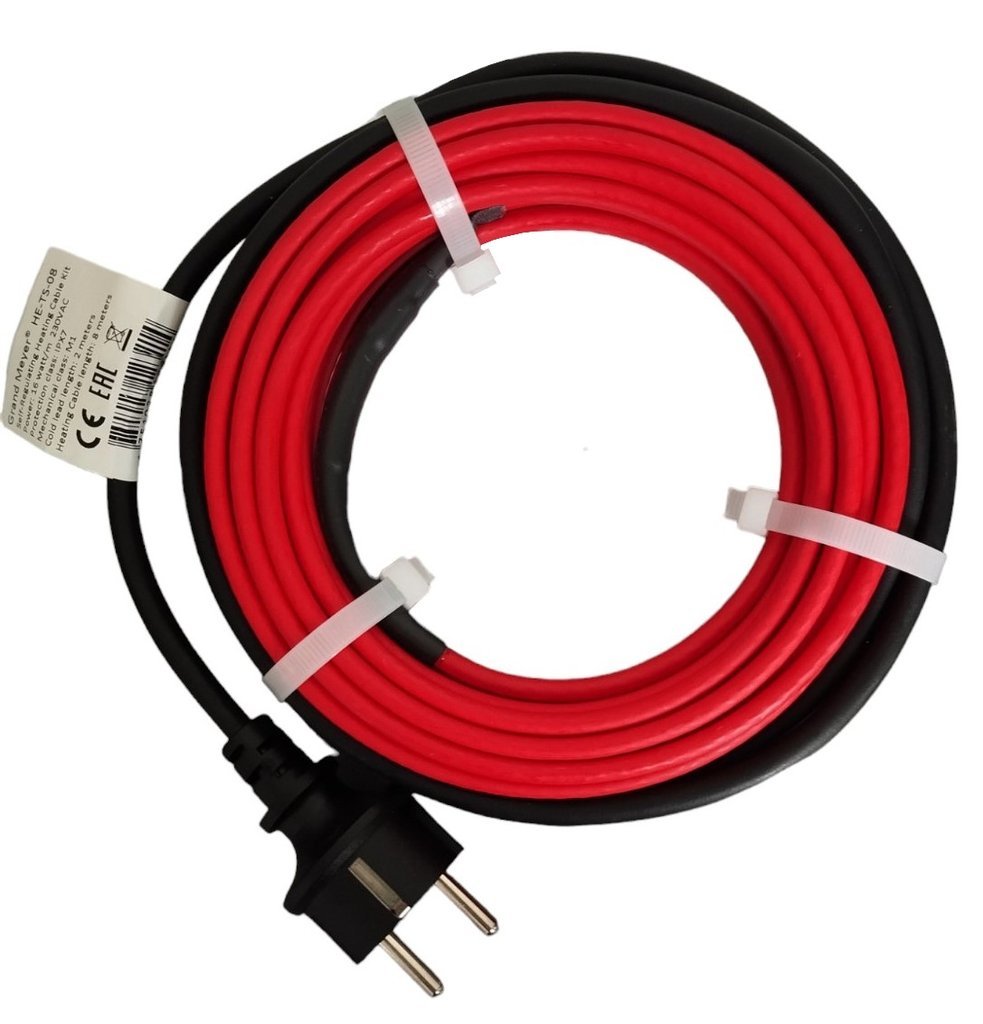

СОСТАВ КОМПЛЕКТА
В комплекте используется саморегулирующийся нагревательный кабель с линейной мощностью 16 Вт/м в нормированных условиях*.
Муфты кабеля изготовлены в заводских условиях с повышенной герметичностью. При изготовлении муфт используется электроизоляционная битумная мастика производства фирмы 3M™. Провод для подключения имеет силиконовую изоляцию и длину 2 м. В электрическую сеть комплект HE-TS подключается при помощи евровилки с контактом заземления.
* Мощность саморегулирующегося кабеля нормируется при следующих стандартных условиях – отрезок измеряемого кабеля устанавливается на металлической трубе, диаметром не менее 50 мм, так, чтобы обеспечить хороший тепловой контакт. По трубе прокачивается охлаждающая жидкость с температурой 10±0,5°С. Труба с кабелем закрываются тепловой изоляцией толщиной не менее 20 мм. Таким образом, мощность саморегулирующегося кабеля нормируется температурой трубы. Если саморегулирующийся кабель свободно подвесить в воздухе с температурой 10±0,5°С , то за счет ухудшения условий теплоотдачи измеренная мощность будет примерно на 30% меньше нормируемой.
НОМЕНКЛАТУРА КОМПЛЕКТОВ HE-TS
| Артикул | Длина греющей части кабеля, м. | Мощность Вт при +10⁰С |
| HE-TS-02 | 2 | 32 |
| HE-TS-03 | 3 | 48 |
| HE-TS-04 | 4 | 64 |
| HE-TS-05 | 5 | 80 |
| HE-TS-06 | 6 | 96 |
| HE-TS-08 | 8 | 128 |
| HE-TS-10 | 10 | 160 |
| HE-TS-12 | 12 | 192 |
| HE-TS-15 | 15 | 240 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЛЕКТА HE-TS
| Тип кабеля | саморегулирующийся, экраннированный |
| Мощность тепловыделения в нормированных условиях | 16 Вт/м |
| Номинальное напряжение | 230B (±10%), 50Гц |
| Макс. рабочая температура (непрерывная работа) | +65⁰С |
| Макс. допустимая температура без нагрузки (1000 часов суммарно) | +85⁰С |
| Мин. радиус изгиба | 35мм |
| Мин. температура монтажа | -40⁰С |
| Макс. сопротивление оплетки (экрана) не более | 18,2Ом/км |
| Номинальный размер нагревательного кабеля | 8,5 x 5,5мм |
| Провод питания | (H05RN-F) 2м, с евровилкой на конце |
| Степень защиты | IPx7 |
Скачать руководство по эксплуатации и установке комплекта Grand Meyer HE-TS-XX
Комплект HE-TS не предназначен:
- Для разогрева продукта в процессе его транспортировки по трубопроводу.
- Для разогрева продукта, когда трубопровод уже замёрз.
